MySQL：MySQL体系架构

发布时间：2025-11-02 21:48:07 来源：科技前瞻 作者：应用开发

一、体系MySQL体系架构

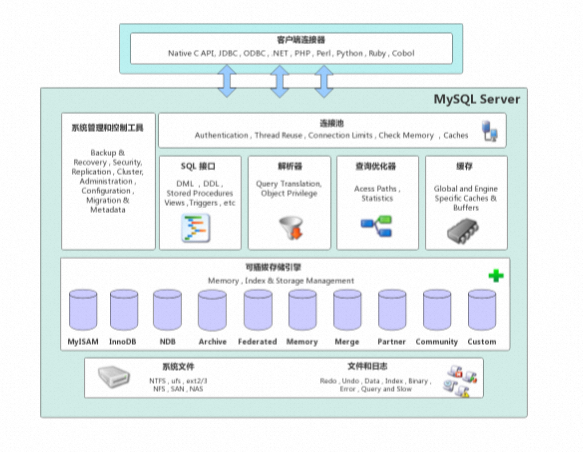

MySQL Server架构自顶向下大致可以分网络连接层、架构服务层、体系存储引擎层和系统文件层。架构

二、体系网络连接层

客户端连接器（Client Connectors）：提供与MySQL服务器建立的架构支持。目前几乎支持所有主流的体系服务端编程技术，例如常见的架构 Java、C、体系Python、架构.NET等，体系它们通过各自API技术与MySQL建连接。架构

三、体系服务层

服务层是架构MySQL Server的核心，主要包含系统管理和控制工具、体系连接池、SQL接口、解析器、查询优化器和缓存六个部分。

连接池（Connection Pool）：负责存储和管理客户端与数据库的连接，一个线程负责管理一个连接。

系统管理和控制工具（Management Services & Utilities）：例如备份恢复、安全管理、集群管理等

SQL接口（SQL Interface）：用于接受客户端发送的各种SQL命令，并且返回用户需要查询的结果。比如DML、企商汇DDL、存储过程、视图、触发器等。

解析器（Parser）：负责将请求的SQL解析生成一个"解析树"。然后根据一些MySQL规则进一步检查解析树是否合法。

查询优化器（Optimizer）：当“解析树”通过解析器语法检查后，将交由优化器将其转化成执行计划，然后与存储引擎交互。

缓存（Cache&Buffer）： 缓存机制是由一系列小缓存组成的。比如表缓存，记录缓存，权限缓存，引擎缓存等。如果查询缓存有命中的查询结果，查询语句就可以直接去查询缓存中取数据。

四、存储引擎层

存储引擎负责MySQL中数据的存储与提取，与底层系统文件进行交互。MySQL存储引擎是插件式的，服务器中的查询执行引擎通过接口与存储引擎进行通信，接口屏蔽了不同存储引擎之间的差异 。现在有很多种存储引擎，免费信息发布网各有各的特点，最常见的是MyISAM和InnoDB。

五、系统文件层

该层负责将数据库的数据和日志存储在文件系统之上，并完成与存储引擎的交互，是文件的物理存储层。主要包含日志文件，数据文件，配置文件，pid 文件，socket 文件等。

日志文件

错误日志（Error log）：默认开启，show variables like %log_error%;

通用查询日志（General query log）：记录一般查询语句，show variables like %general%;

二进制日志（binary log）：记录了对MySQL数据库执行的更改操作，并且记录了语句的发生时间、执行时长；但是它不记录select、show等不修改数据库的SQL。主要用于数据库恢复和主从复制。show variables like %log_bin%; //是否开启show variables like %binlog%; //参数查看show binary logs;//查看日志文件

慢查询日志（Slow query log）：记录所有执行时间超时的查询SQL，默认是b2b供应网10秒。show variables like %slow_query%; //是否开启show variables like %long_query_time%; //时长

配置文件：用于存放MySQL所有的配置信息文件，比如my.cnf、my.ini等。

数据文件：

db.opt 文件：记录这个库的默认使用的字符集和校验规则。

frm 文件：存储与表相关的元数据（meta）信息，包括表结构的定义信息等，每一张表都会有一个frm 文件。

MYD 文件：MyISAM 存储引擎专用，存放 MyISAM 表的数据（data)，每一张表都会有一个 .MYD 文件。

MYI 文件：MyISAM 存储引擎专用，存放 MyISAM 表的索引相关信息，每一张 MyISAM 表对应一个 .MYI 文件。

ibd文件和 IBDATA 文件：存放 InnoDB 的数据文件（包括索引）。

InnoDB 存储引擎有两种表空间方式：独享表空间和共享表空间。独享表空间使用 .ibd 文件来存放数据，且每一张 InnoDB 表对应一个 .ibd 文件。共享表空间使用 .ibdata 文件，所有表共同使用一个（或多个，自行配置）.ibdata 文件。

ibdata1 文件：系统表空间数据文件，存储表元数据、Undo日志等 。

ib_logfile0、ib_logfile1 文件：Redo log 日志文件。

pid 文件：

pid 文件是 mysqld 应用程序在 Unix/Linux 环境下的一个进程文件，和许多其他 Unix/Linux 服务端程序一样，它存放着自己的进程 id。

socket 文件：

socket 文件也是在 Unix/Linux 环境下才有的，用户在 Unix/Linux 环境下客户端连接可以不通过 TCP/IP 网络而直接使用 Unix Socket 来连接 MySQL。
